Cables de alimentación MV

Cable de alimentación no blindado con pantalla de cinta de cobre aislada XLPE de múltiples núcleos (18/30 kV)

Este cable de alimentación no blindado con aislamiento XLPE de múltiples núcleos está diseñado para sistemas de distribución de energía de media tensión que funcionan a 18/30(36)kV, donde una mayor tensión eléctrica requiere una estructura de aislamiento y protección bien controlada.
El cable adopta una configuración multinúcleo ensamblada con blindaje de cinta de cobre y aislamiento XLPE, lo que proporciona un rendimiento eléctrico estable en entornos de instalación protegidos sin el uso de blindaje metálico.

Contáctenos Wuxi Xinyu Cable Co., Ltd.

ANTERIOR:No previous product
SIGUIENTE:Cable de alimentación no blindado aislado XLPE de 18/30(36)kV

Aplicación
Construcción
Características eléctricas
Estándares de referencia

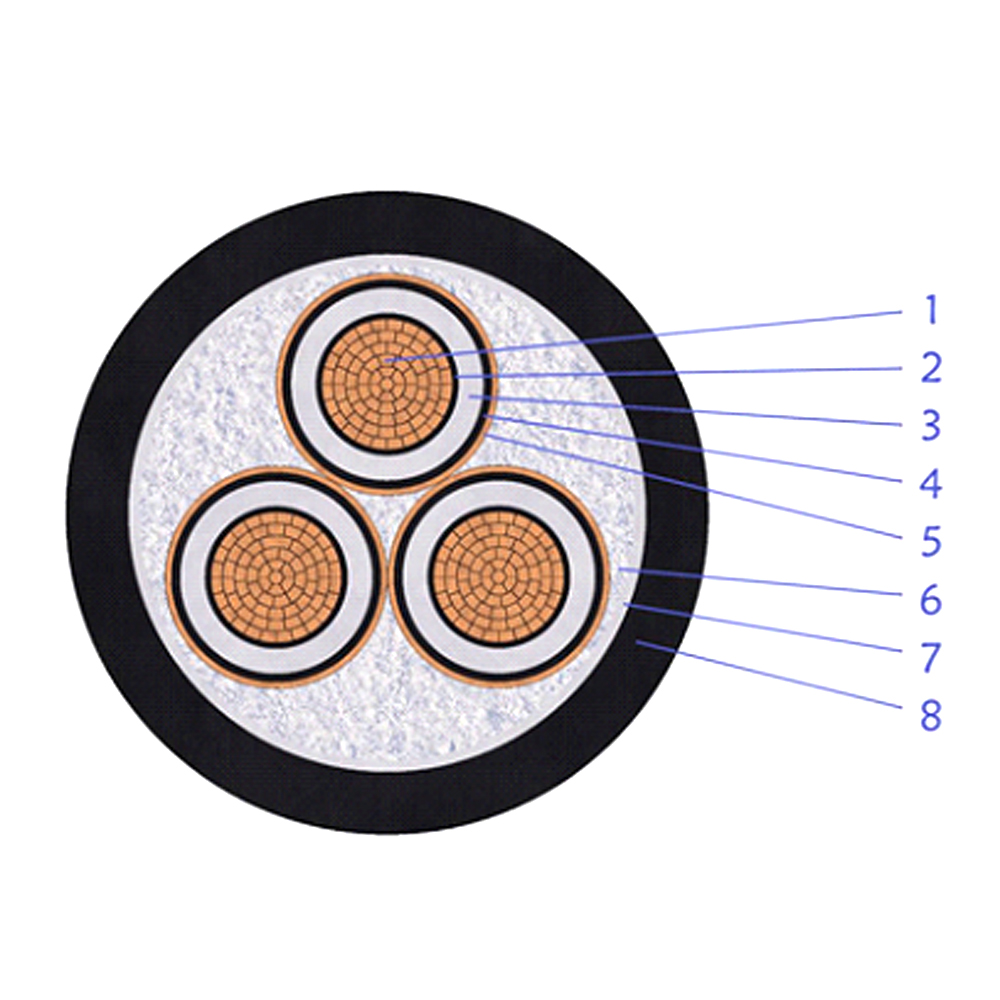

Ensamblaje y conductores multinúcleo
Cada núcleo se fabrica utilizando un conductor de cobre compactado de clase 2 hecho de cobre recocido simple.
Los núcleos aislados se colocan junto con rellenos de hilo de PP y se aseguran mediante cinta aglutinante, lo que favorece la estabilidad dimensional y una geometría de cable consistente.
Aislamiento y control de tensiones eléctricas
Se aplica una pantalla conductora semiconductora extruida sobre cada conductor, seguida de un aislamiento XLPE diseñado para funcionar a niveles de media tensión más altos.
Se extruye una pantalla aislante semiconductora sobre la capa aislante para regular la tensión eléctrica a través de la estructura del cable.
Cribado y vaina exterior
Se aplica una pantalla metálica de cinta de cobre alrededor de los núcleos ensamblados para ayudar en el control del campo eléctrico.
El cable está acabado con una funda exterior de PVC, Tipo ST2, que proporciona protección ambiental adecuada para instalaciones no blindadas.
El color estándar de la funda exterior es negro, con colores alternativos disponibles a pedido.
Características clave del diseño
Construcción multinúcleo no blindada para instalaciones con protección mecánica controlada
Estructura central ensamblada que admite la formación estable de cables a niveles de voltaje más altos
Protector de cinta de cobre que mejora la estabilidad del campo eléctrico
Aislamiento XLPE adecuado para aplicaciones de media tensión de gama alta
