Cable de alimentación no blindado con aislamiento XLPE de 3,6/6(7,2) kV
Este cable de alimentación no blindado de media tensión de 3,6/6(7,2) kV está diseñado para instalaciones fijas donde no se requiere protección mecánica.
Con un conductor de cobre, aislamiento XLPE y blindaje de cinta de cobre, el cable proporciona un rendimiento eléctrico estable manteniendo al mismo tiempo una estructura general más liviana en comparación con las alternativas blindadas.
El diseño no blindado permite un manejo e instalación más sencillos, lo que lo hace adecuado para subestaciones interiores, conductos de cables, bandejas y entornos protegidos dentro de sistemas de distribución de media tensión.

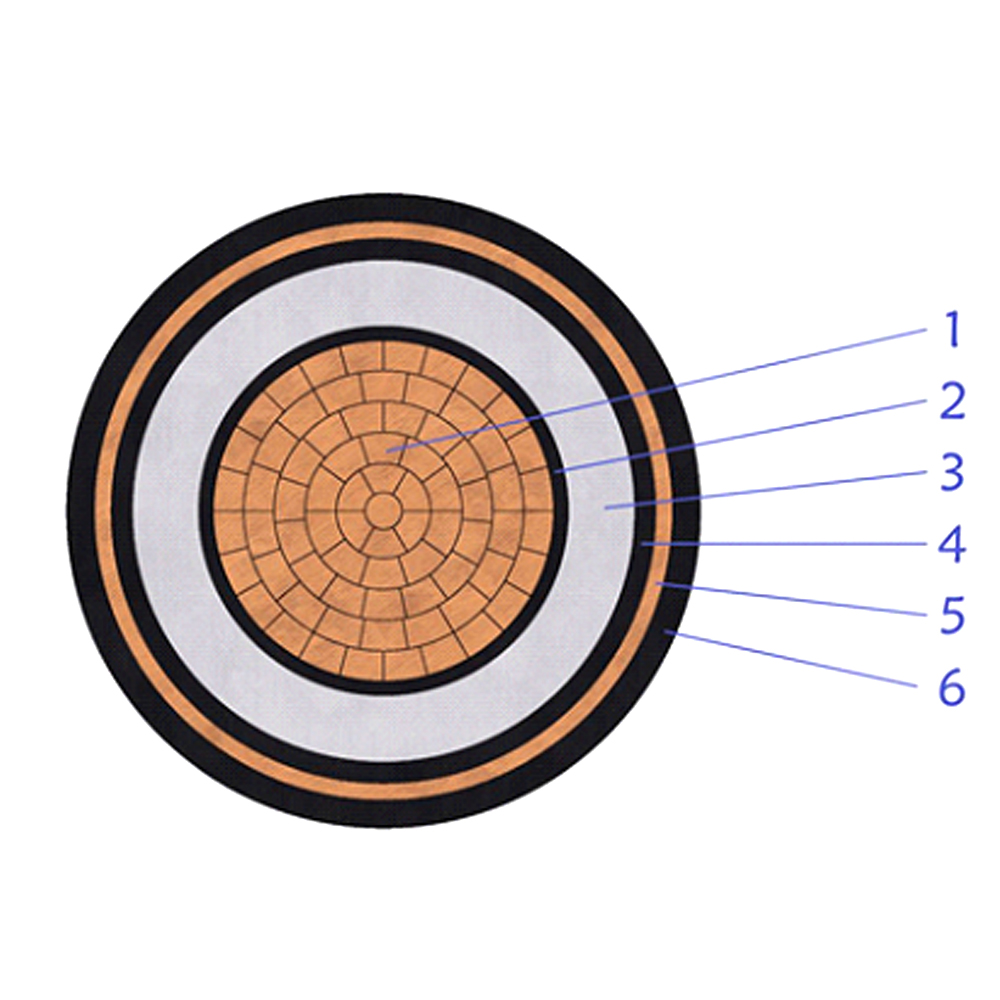

Conjunto de conductores
Conductor de cobre compactado de clase 2 fabricado a partir de cobre recocido simple, que proporciona una capacidad confiable de transporte de corriente.
Se extruye una pantalla conductora semiconductora directamente sobre el conductor para mejorar la uniformidad del campo eléctrico.
Sistema de aislamiento
Aislamiento de polietileno reticulado (XLPE) aplicado para soportar el funcionamiento en media tensión.
Una pantalla aislante semiconductora extruida rodea la capa aislante para controlar la tensión eléctrica.
Detección y funda
Pantalla metálica de cinta de cobre aplicada sobre el sistema de aislamiento.
Funda exterior de PVC, Tipo ST2, que proporciona protección ambiental básica para instalaciones no blindadas.
Opciones principales
Disponible en construcciones de un solo núcleo y de múltiples núcleos según los requisitos de instalación.
Voltaje de funcionamiento: 3,8/6(7,2)kV
Temperatura máxima de funcionamiento del conductor: 90℃
Temperatura máxima del conductor de cortocircuito: 250℃
Voltaje de prueba: 3,5Uo
Características del producto
Estructura no blindada adecuada para condiciones de instalación protegidas
Pantalla de cinta de cobre que admite la distribución controlada del campo eléctrico
Aislamiento XLPE que permite un funcionamiento estable en media tensión
Peso reducido del cable en comparación con los cables de alimentación blindados
