Cable de alimentación no blindado con pantalla de cinta de cobre aislada XLPE de múltiples núcleos (12/20 kV)

Este cable de alimentación no blindado con aislamiento XLPE multinúcleo está diseñado para sistemas de distribución de energía de media tensión que funcionan a 12/20(24)kV en condiciones de instalación controladas.
La estructura multinúcleo ensamblada, combinada con un blindaje de cinta de cobre y aislamiento XLPE, admite un rendimiento eléctrico confiable al tiempo que mantiene una construcción de cable simplificada y no blindada.

Contáctenos Wuxi Xinyu Cable Co., Ltd.

ANTERIOR:Cable de alimentación no blindado aislado XLPE de 18/30(36)kV
SIGUIENTE:Cable de alimentación sin blindaje aislado XLPE de 12/20 (24) kV

Aplicación
Construcción
Características eléctricas
Estándares de referencia

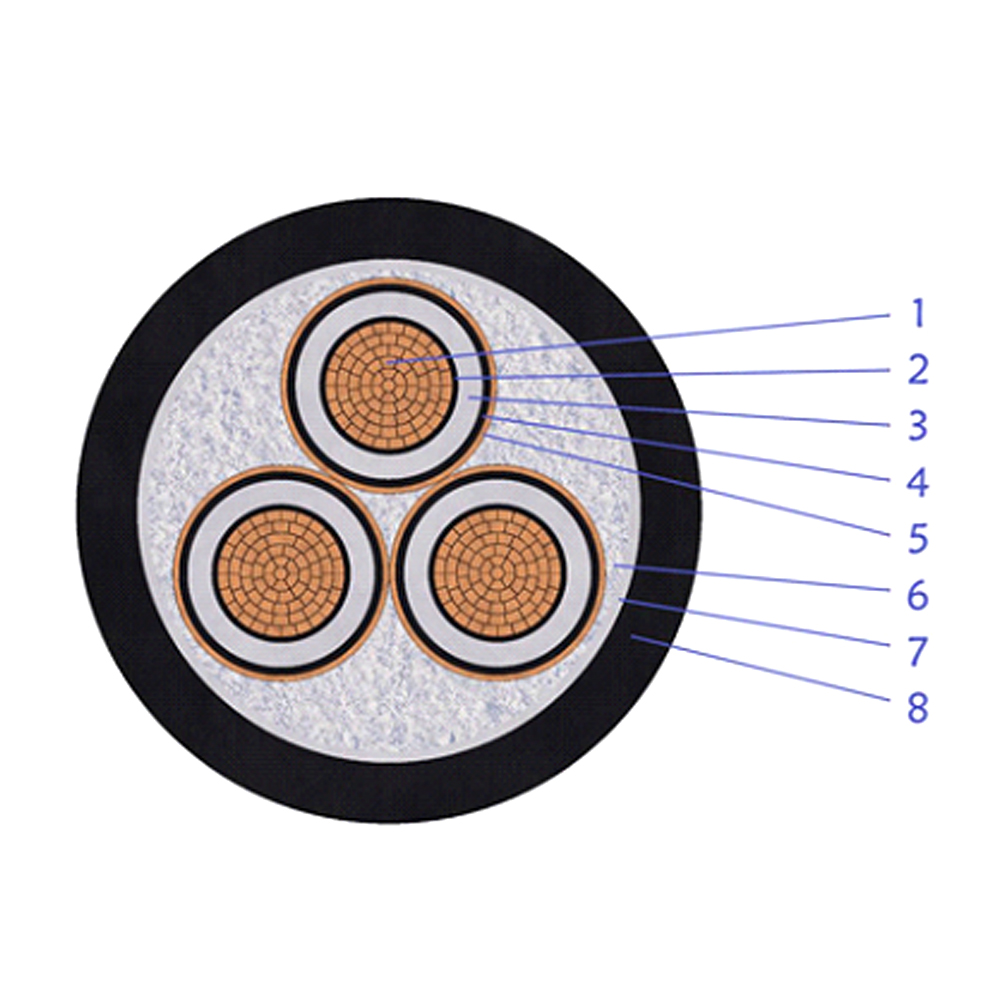

Montaje central y conductores
Cada núcleo se forma utilizando un conductor de cobre compactado de clase 2 fabricado a partir de cobre recocido simple.
Los núcleos aislados se colocan junto con rellenos de hilo de PP y se aseguran con cinta aglutinante, lo que ayuda a mantener una geometría de cable estable durante la instalación.
Aislamiento y manejo del estrés
A cada conductor se le aplica una pantalla conductora semiconductora extruida, seguida de un aislamiento XLPE adecuado para operaciones de media tensión más alta.
Una pantalla aislante semiconductora rodea la capa aislante para gestionar la tensión eléctrica a través de la estructura del cable.
Cribado y vaina exterior
Se aplica una pantalla metálica de cinta de cobre alrededor de los núcleos ensamblados para soportar una distribución controlada del campo eléctrico.
La funda exterior está fabricada con compuesto de PVC, tipo ST2, lo que proporciona protección ambiental adecuada para aplicaciones de cables no blindados.
El color estándar de la funda exterior es negro, con colores alternativos disponibles a pedido.
Ventajas clave del diseño
Construcción no blindada multinúcleo para entornos de instalación protegidos
Estructura central ensamblada que admite estabilidad dimensional
Cribado de cinta de cobre que mejora el control del campo eléctrico
Aislamiento XLPE diseñado para niveles elevados de media tensión
